NFC-Tags¶
Welche Tags funktionieren, wie die Waage sie liest und - neu in v0.7.0 - wie sie sie beschreibt.
Woran die Waage einen Tag erkennt¶
Alles folgt aus der Länge der UID:
| UID-Länge | Tag-Typ | Was passiert |
|---|---|---|
| 4 Byte | MIFARE Classic, auch Bambu Labs interne Tags | Bambu-Flow - KDF-Entschlüsselung |
| 7 Byte | NTAG / MIFARE Ultralight | NTAG-Flow - die UID ist der Schlüssel |
| alles andere | unbekannt | wird ignoriert, nichts passiert |
Ein unbekannter Tag bringt nichts zum Absturz und nichts zum Hängen. Die NFC-Anzeige blinkt grün, es erscheint keine Spule, und nach dem Abnehmen ist alles wie vorher.
Lesen¶

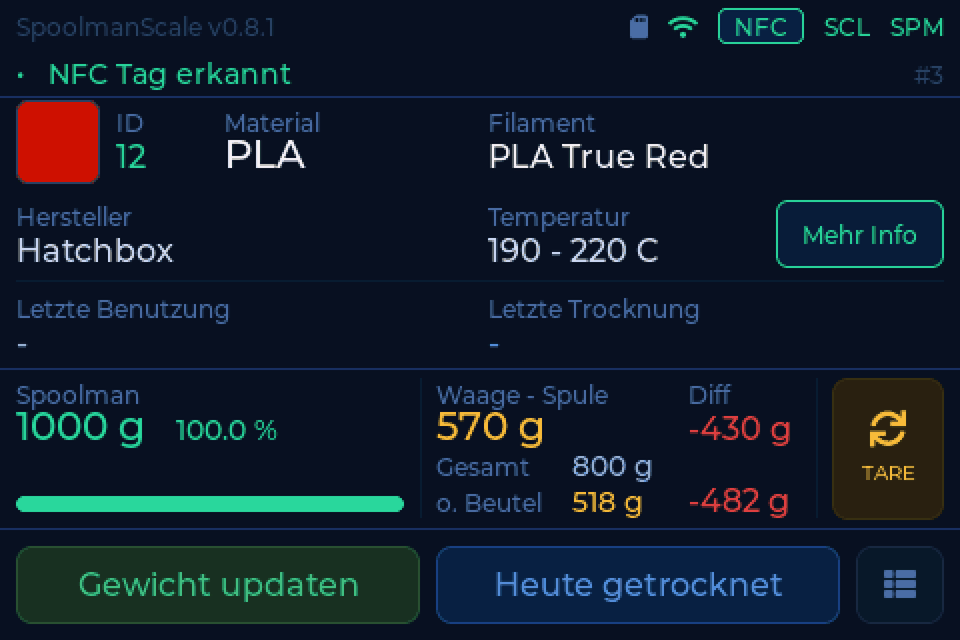

Spule auflegen. Die Waage liest die UID, schlägt sie bei deinem Backend nach und zeigt die Spule. Mehr ist es nicht.
Die UID wird als reines Hex gespeichert (04B9E542447080), so wie es jedes
andere Werkzeug rund um Spoolman tut - Verknüpfungen von woanders werden hier
gefunden und umgekehrt.
Schreiben¶
Bis v0.7.0 hat die Waage Tags nur gelesen. Jetzt schreibt sie sie auch, von selbst, im Hintergrund, mit jedem Backend - auch mit Spoolman, das dafür nichts mitbringen muss.
Schreiben ersetzt alles auf dem Tag
Ein Schreibvorgang ersetzt den Inhalt des Tags vollständig. Was jetzt darauf steht, ist danach verloren. Bambu-Tags werden nie beschrieben.
Wann sie schreibt¶

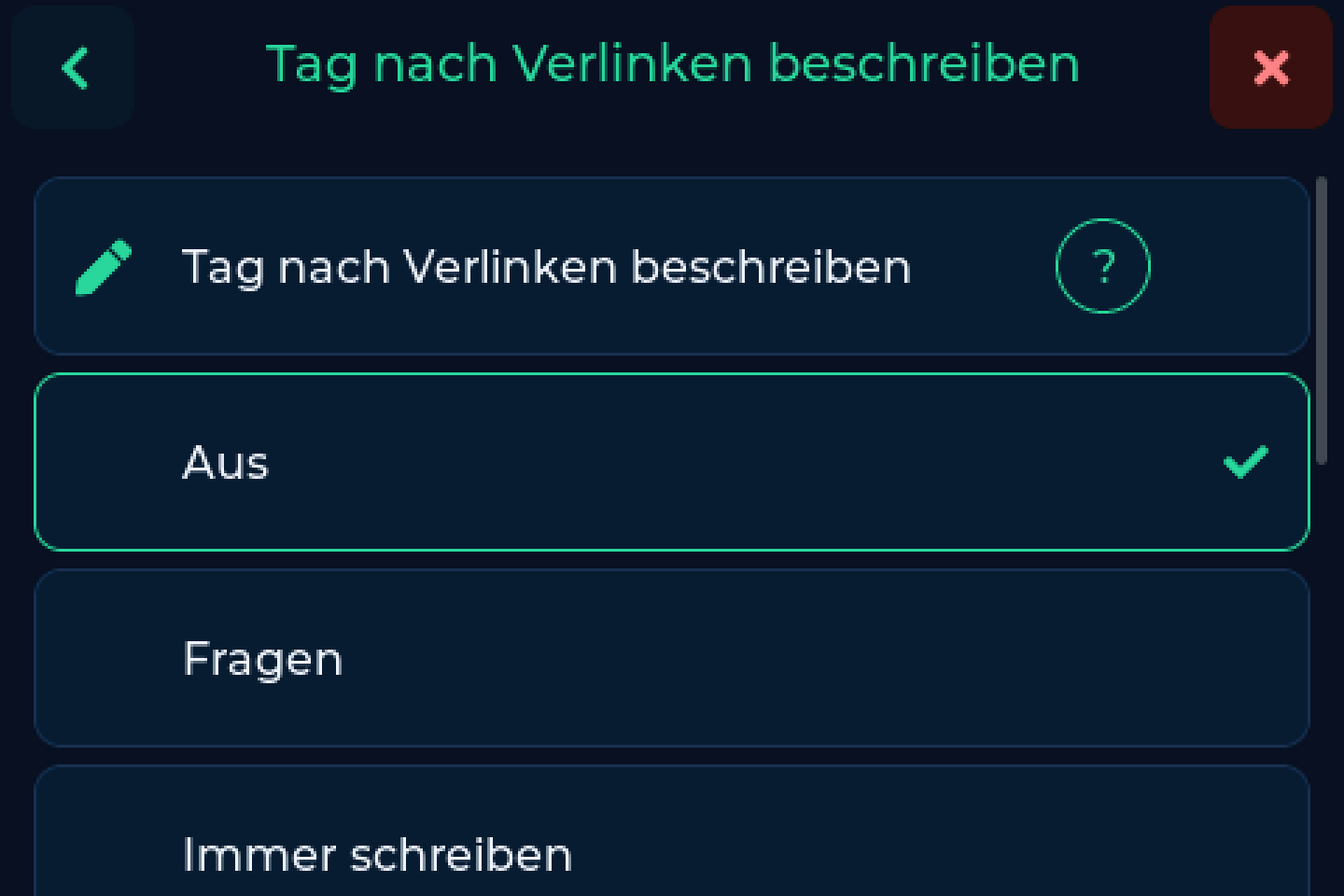

Einstellungen → Waage → Tag nach Verlinken beschreiben
| Modus | Verhalten |
|---|---|
| Aus | Nur die UID wird mit der Spule verknüpft, der Tag bleibt unberührt. Schreiben geht weiterhin über die Weboberfläche, wo vorher sichtbar ist, was draufgeht. |
| Fragen | Die Waage fragt jedes Mal nach. |
| Immer schreiben | Ohne Rückfrage, nur das Ergebnis wird gemeldet. |
Wenn Tag und Bestand auseinanderlaufen¶
Die Waage passt auch danach noch auf. Steht auf dem Tag etwas anderes als im Bestand - weil sich das Material geändert hat, die Farbe oder die Spule selbst - sagt sie Bescheid und bietet an, den Tag richtigzustellen. Abschaltbar unter Einstellungen → Waage → Tag nach Verlinken beschreiben.
Formate¶
Das Format entscheidet, wer den Tag lesen kann.
Ein NDEF-Datensatz mit Material, Farbe, Marke, Temperaturen und der Spulen-ID. Das verstehen die Filament-Manager und OpenSpool-Leser.
Die Voreinstellung, und die richtige Antwort, solange nichts dagegen spricht.
Derselbe Datensatz unter dem Protokollnamen, den eine FilaMan-Installation erwartet.
Nimm das, wenn FilaMan dein Backend ist und dessen eigene Leser den Tag aufnehmen sollen.
Gar kein Datensatz, sondern rohe Seiten mit Artikelnummer, Marke, Material, Farbe, Düsen- und Betttemperatur, Durchmesser, Länge und Gewicht.
Die ACE liest diese Seiten selbst - das ist das Format, um den Drucker direkt zu füttern statt einen Filament-Manager.
Setzt den Tag zurück auf null. Zu finden auf der Tag-Seite der Weboberfläche.
Aus dem Browser¶
Die Tag-Seite der Weboberfläche gibt dir die meiste Kontrolle: beide Seiten nebeneinander, was auf dem Tag steht und was draufkäme, mit farbig markierten Unterschieden, und das Format wählst du selbst.
Geschrieben wird trotzdem am Gerät - der NFC-Bus gehört der Waage, eine Anfrage aus dem Browser wird geparkt und beim nächsten Durchlauf ausgeführt. Der Tag muss also auf dem Leser liegen.
Welchen Tag soll ich kaufen?¶
NTAG213 ist zum Schreiben zu klein
Ein NTAG213 hat 144 Byte Nutzspeicher, und das reicht nicht für den OpenSpool- oder FilaMan-Datensatz. Zum Lesen ist er einwandfrei, dort zählt nur die UID - beschreiben lässt er sich nicht.
Wenn die Waage deine Tags beschreiben soll, kauf NTAG215 oder NTAG216.
| Wenn du willst | Kauf | Suche nach |
|---|---|---|
| Nur lesen | NTAG213 | "NTAG213 NFC Sticker" |
| Lesen und schreiben | NTAG215 | "NTAG215 NFC Sticker" |
| Schreiben mit Luft nach oben | NTAG216 | "NTAG216 NFC Sticker" |
| Größtmögliche Lesestabilität | MIFARE Ultralight | "MIFARE Ultralight NFC Sticker" |
Runde 25-mm-Aufkleber sind am verbreitetsten und passen gut auf Spulenkerne.
Kompatibilität¶
| Tag-Typ | UID | Lesen | Schreiben | Anmerkung |
|---|---|---|---|---|
| NTAG213 | 7 Byte | ja | nein | 144 Byte, zu klein für einen Datensatz |
| NTAG215 | 7 Byte | ja | ja | empfohlen |
| NTAG216 | 7 Byte | ja | ja | mehr Speicher, etwas teurer |
| MIFARE Ultralight | 7 Byte | ja | nein | am stabilsten zu lesen |
| MIFARE Ultralight C | 7 Byte | ja | nein | läuft problemlos |
| Bambu Lab intern | 4 Byte | ja | nie | verschlüsselt, Bambu-Flow |
| MIFARE Classic 1K / 4K / Mini | 4 Byte | nein | nein | löst den Bambu-Flow aus |
| MIFARE DESFire | 7 Byte | unzuverlässig | nein | nicht empfohlen |
| ISO 15693 | - | nein | nein | falsches Protokoll |
Position - näher ist nicht besser¶
Das ist die häufigste Ursache für unzuverlässige NTAG-Lesungen, und es ist das Gegenteil dessen, was die meisten erwarten: ein Tag, der direkt am Leser klebt, wird oft schlechter gelesen als einer ein paar Millimeter davor.
Leserantenne und Tag bilden einen lose gekoppelten Transformator. Auf sehr kurzer Distanz wird die Kopplung so stark, dass die Last des Tags auf den Schwingkreis des Lesers zurückwirkt und ihn von 13,56 MHz wegzieht. Das Feld bricht zusammen, und gleichzeitig wird die Antwort des Tags klein gegenüber dem Träger, sodass der Leser sie kaum noch dekodiert. Das Ergebnis ist eine Totzone direkt an der Antennenoberfläche - zuverlässig gelesen wird erst etwas weiter draußen.
Liest ein Tag schlecht, gib ihm Abstand, bevor du ihn tauschst
Etwa 5 bis 20 mm sind für die meisten Aufkleber-Tags der beste Bereich. Ein paar Lagen Schaumklebeband oder ein kleiner gedruckter Abstandshalter unter dem Tag reichen meist. Manche brauchten bis zu 20 mm.
- Kleb den Tag nicht dorthin, wo er bündig auf der Leseroberfläche endet.
- Größere Tags vertragen näheren Sitz als kleine - ein 25-mm-Aufkleber verhält sich anders als ein 15-mm-Aufkleber.
- Kleb den Tag nicht auf Metall oder über einen metallischen Spuleneinsatz, das verstimmt den Tag selbst.
- Die Position des Lesers gibt das Gehäuse vor, und eine Spule kann auf der Wiegeplatte nur etwa 10 mm wandern - der Abstand muss also von der Tag-Seite kommen.
Warum Bambu-Lab-Spulen das kaum zeigen: ihr Tag sitzt versenkt im Spulenkern und hält dadurch von sich aus ein paar Millimeter Abstand. Ein Aufkleber außen auf einer Fremdspule tut das nicht. Das ist ein großer Teil des Rufs, NTAG sei der unzuverlässigere von beiden - der eigentliche Unterschied ist oft nur die Montage.
Bekannte Einschränkung - das Lagerort-Popup¶
NTAG-Tags benutzen ein komplexeres HF-Protokoll als Bambu Labs MIFARE-Classic-Tags. Der PN532 kann einen NTAG zwischendurch nicht erkennen, obwohl die Spule sich nicht bewegt hat - er liest sie kurz als abgenommen und dann wieder als aufgelegt.
Normalerweise hat das keine sichtbare Wirkung. Die Ausnahme ist das automatische Lagerort-Popup - ein solcher Fehlausschlag kann die Lagerort-Auswahl öffnen, während die Spule noch daliegt.
Abhilfe
Prüfe zuerst die Position weiter oben, zu wenig Abstand ist die häufigere Ursache. Bleibt es dabei, schalte Automatisches Lagerort-Popup unter Einstellungen → Waage aus. Sonst ändert sich nichts.
Bambu-Lab-Spulen zeigen das nicht.
Tags erkennen, die du schon hast¶
Mit einer kostenlosen NFC-App wie NFC Tools:
- Tag scannen
- Die App nennt den Typ, etwa "NTAG215" oder "MIFARE Classic 1K"
- Eine UID mit 7 Byte heißt: wird gelesen. NTAG215 oder 216 heißt: wird auch beschrieben
Oder einfach auf die Waage legen:
- Spulendaten oder "nicht gefunden" → kompatibel
- Leseanimation, dann nichts → höchstwahrscheinlich MIFARE Classic
- Gar nichts → ignoriert, falsche UID-Länge
