Was die Waage dir sagt¶

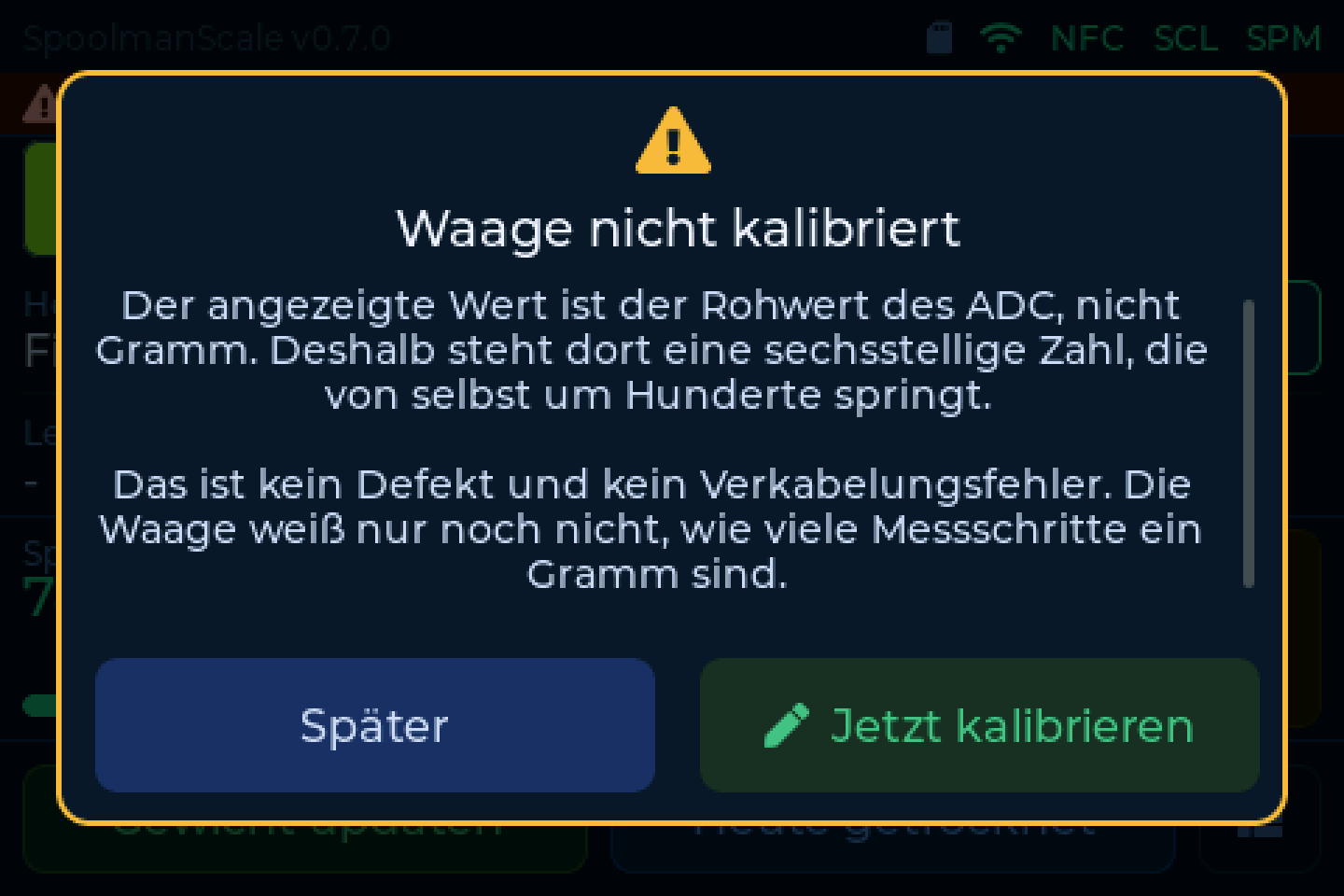

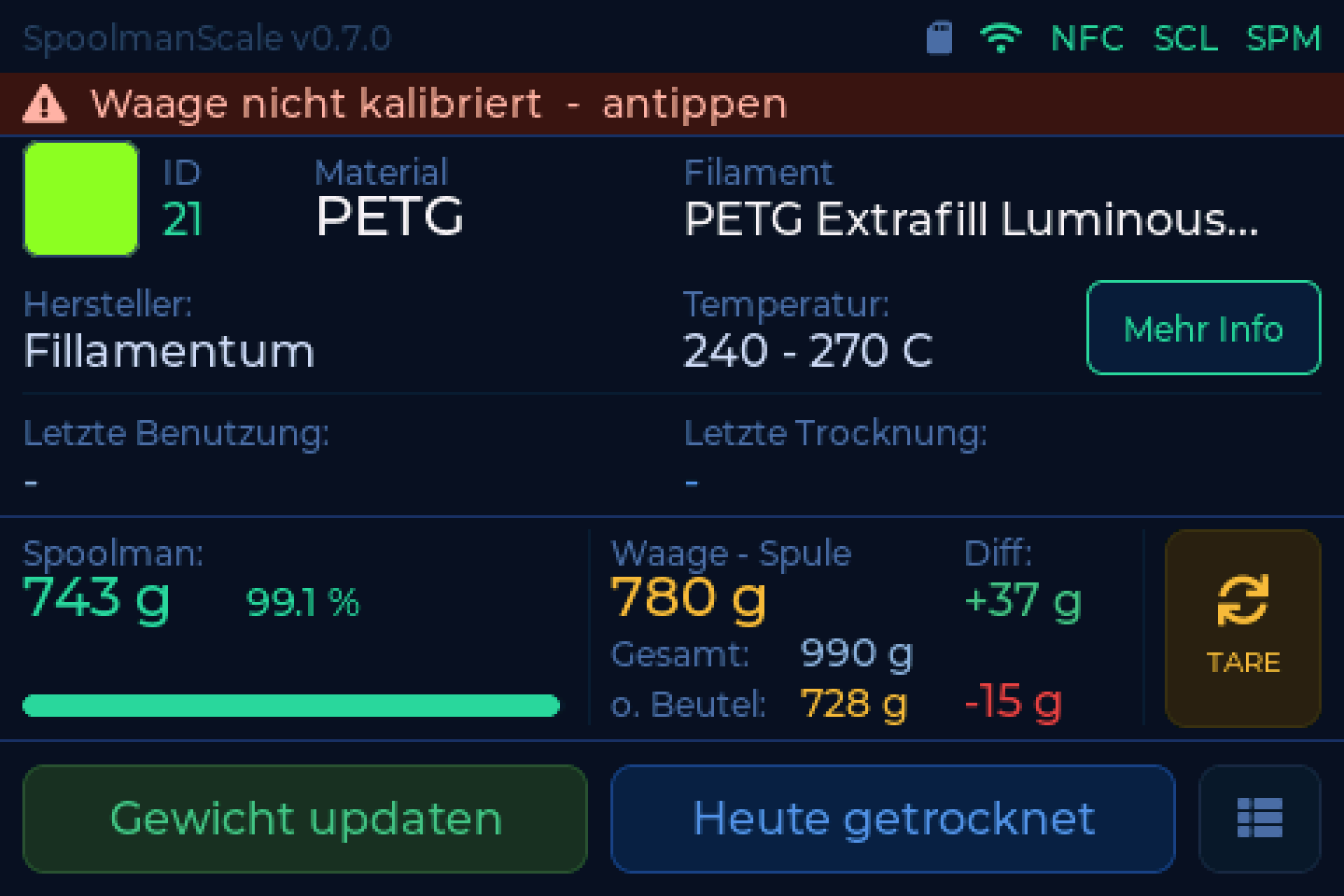

Seit v0.7.0 prüft sich die Waage im Betrieb selbst und schreibt das Ergebnis im Klartext in die Statuszeile. Ein Tippen darauf erklärt, was sie beobachtet, woran es liegt und was zu tun ist. Wo es etwas zu tun gibt, führt der Knopf direkt dorthin.
Diese Seite listet jeden Befund auf, den sie melden kann, damit du den Text findest, den du gerade vor dir hast.
Immer nur ein Befund
Fehlende Hardware geht vor fehlender Kalibrierung, und die geht vor der Messqualität. Drei Warnungen auf einmal führen dazu, dass keine davon behoben wird, also nennt die Waage nur die wichtigste. Ist alles in Ordnung, siehst du davon nichts.
Kein Modul am I2C-Bus¶
Kein Modul am I2C-Bus
Weder der NFC-Reader noch der Waagen-ADC antworten.
Das 7-polige Kabel muss bündig links in der 8-poligen I/O-Buchse sitzen. Ein Pin daneben und beide Module sind stromlos.
Prüfe: Pin 1 (5V, rot), Pin 2 (GND, schwarz), Pin 3 (SDA, gelb) und Pin 4 (SCL, grün). Siehe Verkabelung.
Waagen-ADC fehlt (NAU7802)¶
Waagen-ADC fehlt (NAU7802)
Die NAU7802 antwortet nicht auf 0x2A. Der NFC-Reader schon, SDA und SCL sind
also grundsätzlich in Ordnung.
Prüfe: VIN, GND, SDA und SCL an der NAU7802.
STEMMA-QT-Kabel von Drittanbietern
Bei fertigen Kabeln von Drittanbietern stimmt die Pinreihenfolge oft nicht mit der des WT32-Kabels überein. Vergleiche Ader für Ader, statt dich auf die Farben zu verlassen.
NFC-Reader fehlt (PN532)¶
NFC-Reader fehlt (PN532)
Der PN532 antwortet nicht auf 0x24. Der Waagen-ADC schon, SDA und SCL sind
also grundsätzlich in Ordnung.
Prüfe zuerst die beiden DIP-Schalter auf dem Modul. Für I2C muss SW1 = ON und SW2 = OFF stehen. In der HSU- oder SPI-Stellung meldet sich der Chip auf dem I2C-Bus überhaupt nicht - genau dieses Bild.
Sonst braucht der PN532 5V von Pin 1 des I/O-Kabels.
Nicht über die NAU7802 durchschleifen
Der STEMMA-QT-Durchgang der NAU7802 führt nur 3,3V. Der PN532 braucht 5V. Schließe beide Module direkt an die WT32-I/O-Buchse an.
NFC-Reader meldet sich nicht¶
NFC-Reader antwortet nicht
Der PN532 bestätigt 0x24, beantwortet aber keinen Befehl. Er steht damit auf
I2C - sonst würde er sich gar nicht melden - und SDA und SCL stimmen ebenfalls.
Prüfe zuerst die beiden DIP-Schalter: Für I2C muss SW1 = ON und SW2 = OFF stehen. Ein Schalter zwischen zwei Stellungen ist die häufigste Ursache.
Prüfe dann die 5V an Pin 1. Zu wenig Spannung lässt den Chip sich am Bus melden, ohne dass er arbeiten kann.
Ob es einen Reset zu ziehen gibt, hängt an deiner Verdrahtung
Bei Waagen von vor September 2026 liegt der orange RST-Draht auf einem Pad, das ein Ausgang des Moduls ist statt seines Reset-Eingangs - es erreicht also kein Reset den Chip, und Aus- und wieder Einstecken ist der einzige harte Reset. Auf RSTPDN umgelötet ist das behoben, siehe Verkabelung. Die Waage misst die Leitung selbst und benutzt sie erst, wenn die Prüfung bestanden ist.
Waage nicht kalibriert¶
Waage nicht kalibriert
Der angezeigte Wert ist der Rohwert des ADC, nicht Gramm. Deshalb steht dort eine sechsstellige Zahl, die von selbst um Hunderte springt.
Das ist kein Defekt und kein Verkabelungsfehler. Die Waage weiß nur noch nicht, wie viele Messschritte ein Gramm sind.
Abhilfe: ein bekanntes Gewicht auflegen und kalibrieren. Siehe Wiegen & Kalibrieren. Der Knopf im Popup führt direkt dorthin.
Wägezelle verpolt (A+/A-)¶
Wägezelle verpolt (A+/A-)
Die Waage liest bei leerer Plattform stark negativ und hat seit dem Start nie ein positives Gewicht gesehen. Auflegen macht die Zahl kleiner statt größer.
Abhilfe: an der NAU7802 die beiden Signaladern tauschen, A+ (weiß) und A- (grün). Danach neu tarieren und kalibrieren.
Nach dem Verkabeln neu kalibrieren
Eine Kalibrierung, die bei falscher Verkabelung entstanden ist, bleibt gespeichert. Wer die Adern richtigstellt und nicht neu kalibriert, hat das Gewicht danach auf neue Weise falsch.
Wägezelle unruhig¶
Wägezelle unruhig
Der Messwert schwankt dauerhaft, obwohl auf der Plattform nichts bewegt wird.
Das ist typisch für eine lose Ader an der NAU7802.
Prüfe: E+ (rot), E- (schwarz), A+ (weiß) und A- (grün) auf kalte Lötstellen. Prüfe außerdem, ob ein Kabel gegen die Wiegeplattform drückt.
